PAC : MULTIBETON MULTIREV



Fruit de l'expérience accumulée par MULTIBETON depuis plusieurs décennies, MULTIREV' est une solution complète de chauffage -rafraîchissement par le sol associant au plancher réversible MULTIBETON une pompe à chaleur air/eau monobloc réversible (modèles PHR).
En hiver, la pompe à chaleur récupère l'énergie contenue par l'air extérieur (pour mémoire, le zéro absolu est à -273°C !) et la transfère au plancher chauffant MULTIBETON, lequel émet dans votre maison la chaleur ainsi récupérée.

En été, l'inversion de cycle sur la pompe à chaleur - qui devient ainsi une sorte de "pompe à fraîcheur" - permet de renvoyer vers l'air extérieur la chaleur excédentaire absorbée dans votre maison par le plancher rafraîchissant MULTIBETON.

La solution MULTIREV' vous propose ainsi un confort optimal en toutes saisons.


Quant à son coût de fonctionnement, il est très inférieur à celui d'une installation conventionnelle. Non seulement vous bénéficiez de la "très basse" température d'eau du plancher MULTIBETON, mais encore la pompe à chaleur - à l'instar de votre réfrigérateur - ne consomme que l'électricité nécessaire au transfert de l'énergie "gratuite" récupérée.

La solution MULTIREV' comporte une variante dans la maison existante quand la pompe à chaleur (modèles PHRT) est appelée à alimenter - avec ou sans relève de chaudière - des radiateurs traditionnels. Elle peut aussi être retenue en présence de ventilo-convecteurs ou de radiateurs "chaleur douce" (modèles PHRT également).



NOUVELLE GENERATION

CARACTERISTIQUES GENERALES DE LA SOLUTION COMPLETE DE PLANCHER REVERSIBLE MULTIREV'

MULTIREV’ est une solution complète de chauffage / rafraîchisement par le sol avec pompe à chaleur air/eau réversible, dédiée principalement à la maison individuelle ainsi qu’au petit tertiaire.
MULTIREV’ consiste dans l’alliance harmonieuse des trois composants suivants :

  1. la pompe à chaleur air/eau réversible MULTIREV’ PHR8, PHR11, PHR15 ou PHR17,
    selon la puissance chaude nécessaire
  2. un module d’appoint thermique (3 x 2,5 kW) pour les périodes les plus froides (complété,
    s’il y a lieu, d’un module hydraulique 2 zones)
  3. le plancher réversible MULTIBETON avec son réseau de tubes et sa chape d’enrobage. Le fonctionnement de l’installation MULTIREV’ repose – à l’instar des réfrigérateurs – sur le principe de la thermodynamique, à savoir le transfert de chaleur d’un milieu vers un autre milieu. Sa réversibilité s’explique par le fait que les flux thermodynamiques s’opèrent dans les deux sens.
En hiver, la pompe à chaleur MULTIREV’ PHR récupère la chaleur contenue dans l’air extérieur (souvenons-nous que le zéro absolu est à - 273°C !) et la restitue au plancher MULTIBETON, qui l’émet dans les locaux équipés.
En été, le cycle s’inverse : la pompe à chaleur MULTIREV’ PHR renvoie vers l’extérieur la chaleur excédentaire absorbée dans les locaux équipés par le plancher MULTIBETON, désormais irrigué d’eau rafraîchie. En cas d’installation mixte (plancher réversible + radiateurs ou ventilo-convecteurs) ou comportant deux zones de plancher, le module d’appoint thermique est complété d’un module 2 zones assurant le découplage hydraulique.

CARACTERISTIQUES DE LA POMPE A CHALEUR AIR / EAU REVERSIBLE MULTIREV' PHR

La pompe à chaleur air/eau réversible MULTIREV’ PHR est un appareil qui se place à l’extérieur du bâtiment sur un socle ou sur des consoles. Elle se décline en quatre modèles que différencient leurs puissances nominales :
  • MULTIREV’ PHR8 : puissance nominale 8,6 kW
  • MULTIREV’ PHR11 : puissance nominale 11,20 kW
  • MULTIREV’ PHR15 : puissance nominale 14 kW
  • MULTIREV’ PHR17 : puissance nominale 17 kW.

Ces modèles sont dotés, entre autres organes, d’un compresseur spiro-orbital de type SCROLL, d’un mono-ventilateur hélicoïde, d’un condenseur, d’un évaporateur, d’une régulation électronique hiver/été avec horloge de programmation) et d’une résistance antigel. Le fluide frigorifique qu’ils utilisent est le R410A.

Les PAC MULTIREV’ PHR comportent aussi un équipement hydraulique intégré : vase d’expansion, circulateur 3 vitesses, filtre hydraulique, manomètre, soupape de sécurité, purgeur…

Hautement performantes, les pompes à chaleur MULTIREV’ restent profitablement utilisables par les températures extérieures les plus basses. Ce qu’attestent des COP absolument exceptionnels, les plus élevés du marché pour ce type de PAC : jusqu’à 4.37 par 7°C/35°C et encore 2.53 par - 7°C/35°C (MULTIREV’ PHR11) !

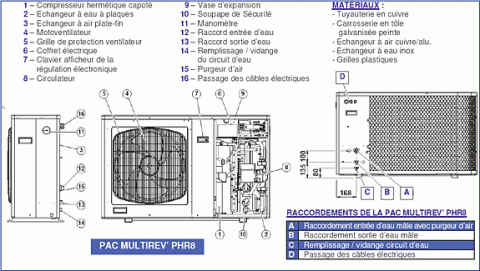

PAC AIR/EAU MULTIBETON MULTIREV' PHR 8

CARACTERISTIQUES DU MODULE D'APPOINT THERMIQUE ET DU MODULE HYDRAULIQUE 2 ZONES

  • 1) LE MODULE D’APPOINT THERMIQUE
    Le module d’appoint thermique comprend 3 x 2,5 kW de résistances électriques (avec sécurité thermique). Sa sollicitation pendant les périodes les plus froides est gérée par la régulation de lapompe à chaleur MULTIREV’.
    Il est conçu pour être monté directement au dos de la pompe à chaleur mais peut aussi être installé à l’intérieur d’un local technique. Un signal de délestage peut être raccordé sur le module d’appoint dont les dimensions sont de 425 x 250 x 200 mm (H x L x P), pour un poids de 9 kg.
  • 2) LE MODULE HYDRAULIQUE 2 ZONES
    Complémentaire du module d’appoint thermique, le module hydraulique 2 zones est destiné à desservir au départ d’une même pompe à chaleur MULTIREV’ :
    • 1 soit deux zones plancher réversible MULTIBETON, à réguler séparément (ex :zones nord et sud ; RDC et étage ; zone carrelée et zone avec parquet collé…)
    • 2 soit deux zones mixtes : une zone plancher réversible MULTIBETON et une autrezone équipée de radiateurs ou ventilo-convecteurs.

      Ce module hydraulique 2 zones comporte :
      • une bouteille de découplage de 40 litres
      • deux circulateurs, un par zone
      • une (si installation mixte) ou deux (si 2 zones plancher) vanne(s) mélangeuse(s) 3 voies
      • une sonde d’ambiance supplémentaire pour la 2ème zone
        Les dimensions du module hydraulique 2 zones sont de 300 x 750 x 660 mm (H x L x P) pour un poids de 35 kg.
