PAC : DIMPLEX AIR/EAU


L’avenir appartenant aux appareils de chauffage respectant l’environnement, c’est les pompes à chaleur DIMPLEX qui assurent tout au long de l’année le chauffage et la production d’eau chaude dans un nombre toujours croissant de bâtiments. Les coûts d’exploitation des pompes à chaleur sont imbattables puisque c’est de l’environnement qu’elles soustraient la majeure partie de l’énergie nécessaire et qu’elles fonctionnent sans mazout ni gaz.
DIMPLEX propose des systèmes complets ; à ce titre, notre gamme comporte également des pompes à chaleur pouvant aussi servir, en été, d’appareils de refroidissement.

Les gammes DIMPLEX LA/LI ET LA..TU sont prévues pour une installation à l'extérieur et à l'intérieur ; elles utilisent l’air extérieur comme source d’énergie pendant toute l’année à des températures de +35 °C à -25 °C. La série LA..TU Haute Performance atteint des indices de travail annuel particulièrement élevés.

PAC AIR/EAU EXTERIEURE

Pourquoi ne pas installer directement la PAC dans la source de chaleur ?
Les pompes à chaleur air/eau constituent un moyen de chauffage froid et peuvent également être installées sans problèmes à l'air libre. En effet, ses panneaux d'habillage à revêtement à peinture époxy protègent entièrement la pompe à chaleur DIMPLEX de la pluie et de la neige. Les fonctions antigel redondantes maintiennent la pompe à chaleur prête à fonctionner même à des températures glaciales à l'extérieur.

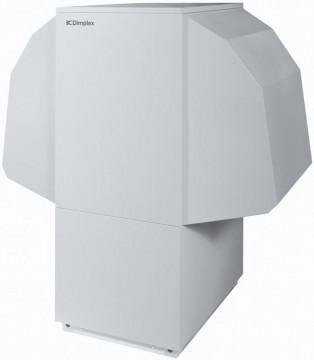

PAC air/eau DIMPLEX extérieure

Avantages

Il n’est pas nécessaire d’amener tout d’abord la source de chaleur par des conduites d’air à la pompe à chaleur. La pompe à chaleur air/eau pour installation à l’extérieur aspire l’air directement par un ventilateur axial extrêmement silencieux.
En matière de bruits transmis par l’air et la structure de la pompe, l’installation dans le jardin est la solution la plus silencieuse.
Les circuits de départ et de retour de chauffage sont raccordés par des câbles souterrains aux composants chauds comme le réservoir tampon et le ballon d’eau chaude placés dans le bâtiment.


PAC air/eau DIMPLEX extérieure

Tour hydraulique

Le raccordement d’une PAC air/eau pour installation à l’extérieur peut s’effectuer via une tour hydraulique ou en combinaison avec des composants hydrauliques individuels.

La tour hydraulique HPK 200S est reliée à la pompe à chaleur air/eau installée à l’extérieur tout simplement par deux câbles de connexion hydrauliques et un câble de connexion électrique. Les composants intégrés du circuit de chauffage non mélangé garantissent le débit d’eau de chauffage exigé et assurent un fonctionnement sans heurts.

La tour hydraulique ne peut être commandée individuellement en raison du gestionnaire de pompe à chaleur intégré. Pour chaque pompe à chaleur combinable, il existe un ensemble complet de produits comportant la pompe à chaleur sans régulation et la tour hydraulique.


Tour Hydraulique DIMPLEX HPK

 PAC air/eau Basse Température 58 °C
  • Température max. du départ chauffage: 55 °C
  • Couleur de la jaquette: aluminium blanc

Pompe à chaleur air/eau pour installation à l'extérieur avec gestionnaire de pompe à chaleur WPM 2006 plus réglé en fonction de la température extérieure. Faible niveau sonore grâce aux ventilateurs axiaux silencieux à pales en forme de croissant et aux « oreilles » de déflection d'air. Dégivrage à faible consommation en énergie grâce à l'inversion du cycle et à la position inclinée de l'évaporateur. Version universelle avec production d'eau chaude sanitaire et possibilités flexibles de raccordement en option, par exemple :

  • Mode d'exploitation bivalent ou bivalent régénératif
  • Systèmes de distribution avec des circuits de chauffage mélangés et non mélangés
Sonde de départ et démarreur progressif intégrés ; sondes de retour et de température extérieure fournies.

PAC air/eau Température Moyenne 65 °C
  • Température max. du départ chauffage: 65 °C
  • Couleur de la jaquette: aluminium blanc

Pompe à chaleur air/eau moyenne température pour installation à l'extérieur avec gestionnaire de pompe à chaleur WPM 2006 plus réglé en fonction de la température extérieure et deux compresseurs pour une adaptation flexible du rendement, faible niveau sonore grâce aux ventilateurs axiaux silencieux à pales en forme de croissant et aux « oreilles » de déflection d'air ; dégivrage par gaz chaud à consommation énergétique optimisée. Faible niveau sonore grâce aux ventilateurs axiaux silencieux à pales en forme de croissant et aux « oreilles » de déflection d'air ; dégivrage par gaz chaud à consommation énergétique optimisée. Version universelle avec production d'eau chaude sanitaire et possibilités flexibles de raccordement en option, par exemple :

  • Mode d'exploitation bivalent ou bivalent régénératif
  • Systèmes de distribution avec des circuits de chauffage mélangés et non mélangés
Sonde de départ et démarreur progressif intégrés ; sondes de retour et de température extérieure fournies.



PAC air/eau Haute Température 75°C
  • Température max. du départ chauffage: 75 °C
  • Couleur de la jaquette: aluminium blanc

Pompe à chaleur air/eau haute température pour installation à l'extérieur avec gestionnaire de pompe à chaleur réglé en fonction de la température extérieure. Faible niveau sonore grâce aux ventilateurs axiaux silencieux à pales en forme de croissant et aux « oreilles » de déflection d'air. Dégivrage à faible consommation en énergie grâce à l'inversion du cycle et à la position en diagonale de l'évaporateur. Version universelle avec production d'eau chaude sanitaire et possibilités flexibles de raccordement en option, par exemple :

  • Mode d'exploitation bivalent ou bivalent régénératif
  • Systèmes de distribution avec des circuits de chauffage mélangés et non mélangés

En été, la température de départ maximale pour la production d'eau chaude sanitaire ne dépasse pas 58°C. Sonde de départ et démarreur progressif intégrés ; sondes de retour et de température extérieure fournies.

PAC air/eau Réversible
  • Température max. du départ chauffage: 55 °C
  • Couleur de la jaquette: aluminium blanc

Pompe à chaleur air/eau pour installation à l'extérieur avec gestionnaire de pompe à chaleur WPM 2006 R réglé en fonction de la température extérieure et circuit réfrigérant réversible de chauffage et de rafraîchissement. Faible niveau sonore grâce aux ventilateurs axiaux silencieux à pales en forme de croissant et aux « oreilles » de déflection d'air. Dégivrage à faible consommation en énergie grâce à l'inversion du cycle et à la position inclinée de l'évaporateur. Version universelle avec production d'eau chaude sanitaire et possibilités flexibles de raccordement en option, par exemple :

  • Mode d'exploitation bivalent (mode bivalent régénératif impossible)
  • Systèmes de distribution mixtes chauffage et rafraîchissement
  • Circuits de chauffage/rafraîchissement non mélangé et mélangé
En cas de rafraîchissement « silencieux » par surfaces de chauffage/rafraîchissement, une station de climatisation (accessoire spécial) est nécessaire pour assurer une régulation de la température départ en fonction de la température et de l'humidité ambiantes d'une pièce de référence.



Gamme air/eau DIMPLEX extérieure

La nouvelle série LA-TU : hautement performante et silencieuse

Les pompes à chaleur air/eau sont extrêmement polyvalentes et leurs coûts d’installation relativement faibles présentent un atout supplémentaire.
La nouvelle gamme de produits LA-TU a été développée pour que la source de chaleur air soit particulièrement efficace et plus confortable. Cette gamme combine indices de travail annuel particulièrement élevés et fonctionnement extrêmement silencieux.

Le large dimensionnement de l’échangeur thermique air permet une réduction de la vitesse de l’air de 30%. Un fonctionnement régulier et silencieux est obtenu en association avec le ventilateur dont les pales sont inspirées bioniquement des ailes de chouettes.

Avantage : Le compteur de chaleur est déjà intégré. Les quantités de chaleur générées par la pompe à chaleur pour le chauffage et la production d’eau chaude sanitaire sont déterminées par l’intermédiaire de capteurs intégrés et affichées sur l’écran du gestionnaire de pompe à chaleur.
PAC air/eau Haute Performance à deux niveaux de puissance
  • Température max. du départ chauffage: 58 °C
  • Couleur de la jaquette: aluminium blanc

Pompe à chaleur de chauffage pour une installation à l'extérieur avec gestionnaire de pompe à chaleur mural WPM EconPlus et deux compresseurs permettant une réduction de la puissance en charge réduite. Optimisation du niveau sonore par le ventilateur à pales inspirées des ailes de chouettes. De par sa vitesse de rotation réduite, ce ventilateur réduit considérablement le bruit de circulation d'air. Caisson de compresseur insonorisé et embase de compresseur à oscillation libre pour découplage des bruits de structure. Le respect des exigences de la norme EN 14511 en matière de flux volumiques importants côté exploitation de la chaleur et un évaporateur de grande capacité garantissent des coefficients de performance élevés. Surveillance du circuit réfrigérant par capteur pour un dégivrage efficace en énergie ; compteur de chaleur intégré (affichage de la quantité de chaleur calculée pour le chauffage et la production d'eau chaude sanitaire sur le gestionnaire de pompe à chaleur WPM EconPlus). Accès pour travaux de SAV côté évacuation de l'air. En cas d'installation le long d'un mur, respecter les distances minimum. Version universelle avec deux compresseurs pour mode modulable, production d'eau chaude sanitaire optionnelle et diverses possibilités d'extension pour :

  • Mode d'exploitation bivalent ou bivalent régénératif
  • Systèmes de distribution avec des circuits de chauffage mélangés et non mélangés
Démarreur progressif et sondes de départ et de retour intégrés ; sonde extérieure (NTC-2 normalisée) fournie.

PAC air/eau Réversible à deux niveaux de puissance


Gamme air/eau DIMPLEX extérieure Haute Performance
